測量原理

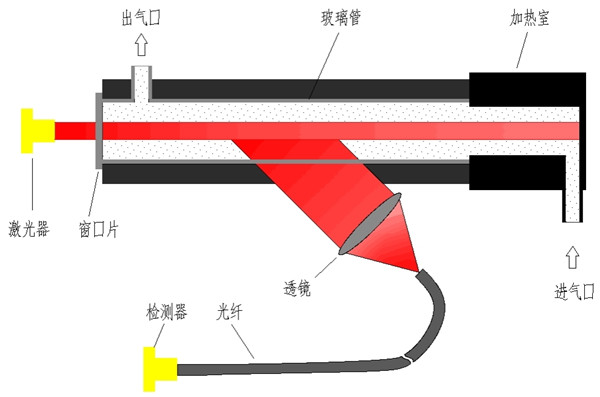

抽取式激光前散射法顆粒物監測儀由四大部分組成,即采樣及回送單元、等速跟蹤及控制單元、加熱及溫度控制單元、測量及信號處理單元。其基本測量原理是:激光器發出的高穩定性激光經過準直后射入測量室,激光束與顆粒物相遇后產生前向散射光,散射光由透鏡接收后,通過信號光纖導入光電檢測器,經過超高靈敏度光電信號轉換后,散射光信號轉變成與顆粒物濃度成正比的電信號,經過獨特的電信號電路處理,通過特定的軟件算法,最終分析計算輸出顆粒物的濃度值。
主要主要特點
?基于煙塵粒子的前向散射原理具有極其高的靈敏度及分辨力,可在線連續測量超低濃度的煙塵粒子排放;
?特有的抽取加熱回送方式,可用于被測氣體含有極高水霧的場合;
?標配等動采樣模塊,可進行等速跟蹤抽樣檢測;
?自適應動分檔的方法,可以測量極低濃度的煙塵粒子,也可以測量很高濃度的煙塵,具有極其寬的動態范圍;
?特有的自動零點及自動跨度校準。
主要技術指標
測量范圍:(0.01-5/200 )mg/m(流速跟蹤范圍(1~40 )m/s )
示值誤差:±10%
零點漂移、量程漂移:±1.0%F.S./24h
分辨率:0.01mg/m3
信號輸出:(4-20 )mA , RS485(支持Modbus協議)
被測介質條件: 10°C-300°C (高溫需定制)
電源:220±15%(VAC)、500W
儀表氣要求:≧6L/Min(潔凈無塵無油、壓力≧2Bar)
